Область застосування

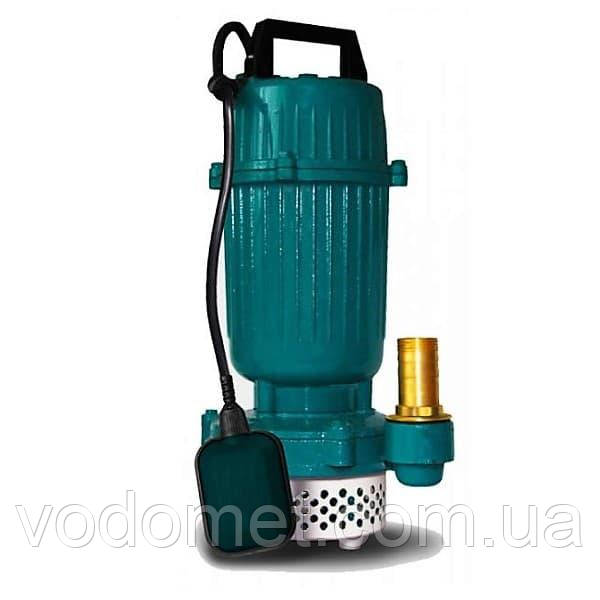

Фекальні насоси серії QDX центробіжного типу призначені для перекачування рідин з невеликим вмістом біологічних відходів, стічних вод, відстояних каналізаційних вод, дощової та фільтраційної води. Вони надійні, економічні та прості у використанні. Також застосовуються для наповнення чи осушення басейнів, переробки побутових стоків, подачі води з неглибоких колодязів, цистерн, відкритих водойм, систем автоматичного водопостачання у сільському господарстві, поливу городів, зрошення садів.
Конструктивні характеристики:
– Мідна обмотка двигуна
– Корпус насоса ізсилуміну
– Робоче колесо одноканальне, закритого типу ізсилуміну
– Двигун асинхронний, однофазний із вбудованим тепловим захистом та високим ККД
– Вал насоса із нержавіючої сталі
– Механічне ущільнення із керамографіту з масляним затвором
– Комплектується датчиком рівня води і може працювати в автоматичному режимі
– Довжина кабелю 7 м
| Тип | Розміри, мм | Розміри упаковки, мм | Вага, кг |
| DN | L | W | H | Довжина | Ширина | Висота | Брутто | Нетто |
| QDX5-10-0,37 | 1" | 120 | 170 | 320 | 200 | 170 | 380 | 6,9 | 6,3 |
| QDX7-12-0,55 | 1" | 120 | 190 | 345 | 200 | 170 | 380 | 8,1 | 7,6 |
| QDX10-16-0,75 | 2" | 170 | 235 | 400 | 255 | 220 | 460 | 11,9 | 10,9 |
| QDX1,5-32-0,75 | 1" | 160 | 240 | 375 | 390 | 220 | 230 | 12,4 | 11,6 |
| Тип | Потужність | об/хв | Продукти-вність, л/хв | Підйом води, м | Глибина занурення, м | Максимальний розмір домішок, мм |
| HP | kW |
| QDX5-10-0,37 | 0,5 | 0,37 | 2850 | 83 | 10 | 9 | 6 |
| QDX7-12-0,55 | 0,75 | 0,55 | 2850 | 117 | 12 | 9 | 6 |
| QDX10-16-0,75 | 1 | 0,75 | 2850 | 167 | 16 | 9 | 6 |
| QDX1,5-32-0,75 | 1 | 0,75 | 2850 | 25 | 32 | 9 | 6 |
 | Назва насоса | QDX |
| 0,37 | 0,55 | 0,75 | 32-0,75 |
| Назва деталі | Артикул |
| Ручка | - | - | - | 0661 |
| Верхня кришка | 0188 | 0188 | 0555 | 10423 |
| Верхня опора підшип. | 0651 | 0484 | 0568 | 10424 |
| Сальнік під верх. криш. | 0486 | 0486 | 0573 | - |
| Статор | 0230 | 0565 | 0652 | 10427 |
| Ротор | 0231 | 0489 | 0571 | 10254 |
| Сальнік і фібра | 0559 | 0559 | 0290 | 0290 |
| Верхня кришка дифуз. | - | - | - | 10252 |
| Фланець дифузора | 0570 | 0488 | - | - |
| Основа дифузора | - | - | 0564 | - |
| Нижня кришка дифуз. | - | - | - | 10253 |
| Крильчатка | 0189 | 0566 | 0567 | 10426 |
| Сальнік дифузора | - | - | 0572 | - |
| Дифузор | 0190 | 0490 | 0554 | 10425 |
| Захисна сітка | 0485 | 0485 | 0553 | 0553 |
| Відведення | 0668 | 0668 | 0650 | - |
| Поплавок хол. ходу | 0302 | 0302 | 0302 | 0302 |
| Кабель | 0669 | 0669 | 0669 | 0669 |
